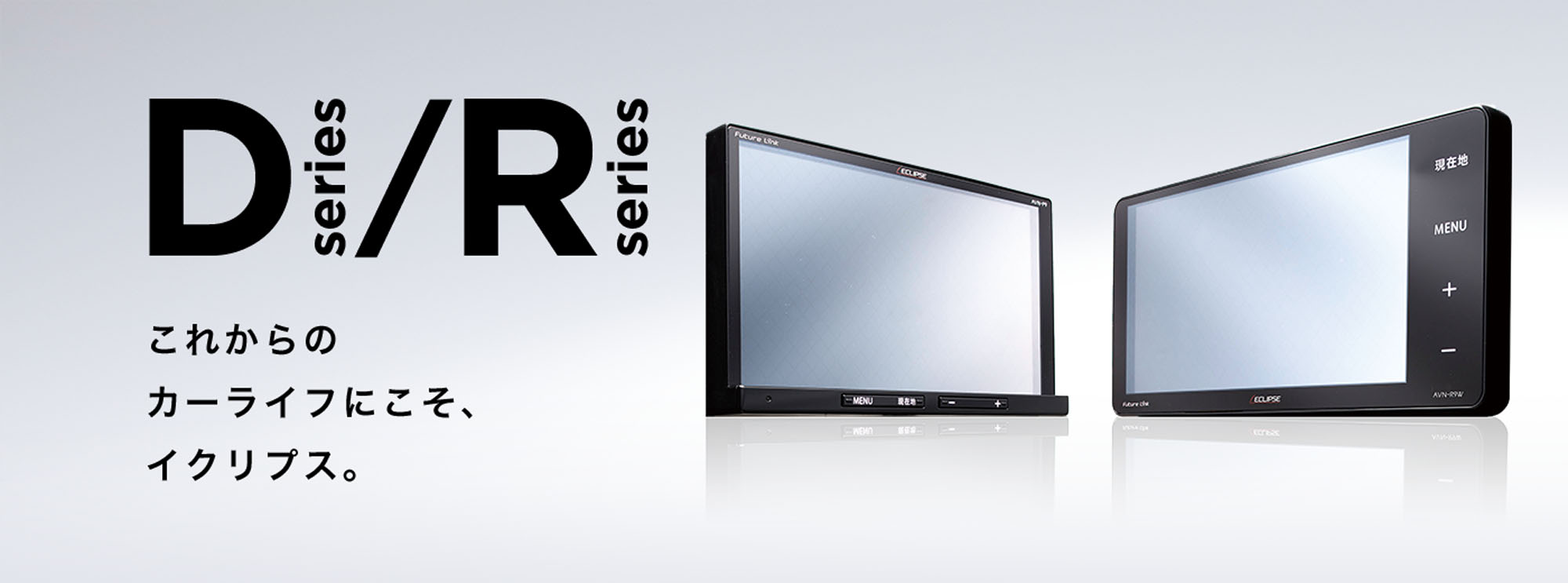

AVN Series
D series（ドライブレコーダー内蔵ナビ） /
R series（ベーシックナビ）
D series / R series 基本性能
さらにストレスフリーな操作性へ、
高性能トリプルコアCPUを搭載
トリプルコアCPUを搭載することで、複数の通信経路が、一度に大量の信号を処理でき、高速レスポンスを可能に。動画を再生しながらナビゲーション操作するなど高負荷がかかる処理もスムーズに対応します。また、フリック（はらう）、ピンチ（拡大・縮小）など、日頃から馴染みのある使い方もできます。
画面の情報が一目瞭然
ナビとオーディオが融合した画面にすることで、両方の情報がパッと見てわかり、操作の迷いを解消します。また、ナビドライブは、32GB SDを採用しています。

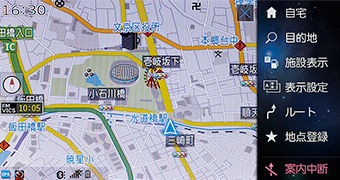

ナビ画面
地図を表示しながら目的地や案内ルートを検索できます。

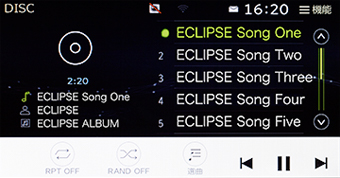

オーディオ画面
再生中の楽曲情報と再生リストを同時に確認できます。
※写真の画面はすべて D series となります。
快適操作を叶えるシンプルUI
フリック（はらう）、ピンチ（拡大・縮小）などの操作に対応。
スマホのように直感的に使えます。さらに使いやすいユーザーインターフェースを目指し、機能を視覚的に表現する補助アイコン・イラストを採用しました。
操作補助アイコン
何ができるのか、ひと目でわかるように多種多様なボタン名称をアイコンで補助します。

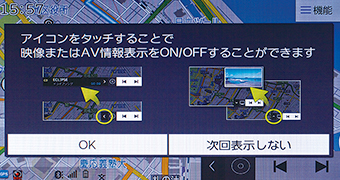

操作補助イラスト
イラストなどを用いた視覚的にわかりやすい操作イメージで解説します。

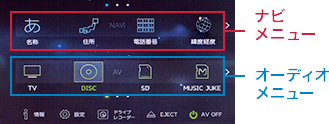

2列のメニュースライド
使いたい機能を見つけやすいように、ナビとオーディオのメニューは上下の2列に配置。個別にスライドさせ、検索方法やオーディオソースをスムーズに探せます。
緑：選択しているもの
（再生中の曲、選択中の項目など）
青：操作を確定/完了するもの
（案内開始、入力完了など）
赤：注意すべきもの
（案内の中断など）
操作補助文字色
文字の色を使い分けて、現在の状態を把握できるようにしています。
※写真の画面はすべて D series となります。

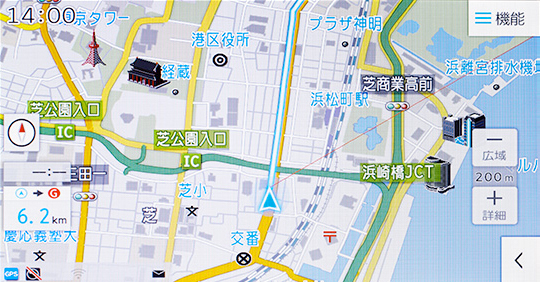

シンプルな地図表現
瞬時に案内対象道路などを見分けられる、道路や文字に強弱をつけた地図デザイン。
地図色は3パターンから自分の好みに合わせることができます。
道路
案内対象道路がはっきり分かるように太さと色に強弱。
文字
交差点名/施設名/地名は縁取り文字、IC名/SA・PA名/JCT名は
帯付き文字で表現。
自車
位置
位置
より遠くまで行先の情報が見られるように、画面の下部に配置。

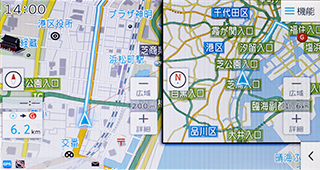

地図二画面表示
一画面で違う縮尺の地図を同時に表示。自車位置の近くにある施設や目的地への距離感などを同時に確認することができます。
地図色パターン
ノーマル
わかりやすさを追求。
クール
フラットフェイスにマッチする
落ち着いた色合い。
道強調
シンプルに道路を強調。
※写真の画面はすべて D series となります。
フラットデザインで、
車室内に一体感を
光透過率が高く画質に優れ、かつ高耐久の「静電容量式タッチパネル」を採用しました。また、「光沢パネル」にすることで、ひときわ色鮮やかな画面に。引き締まった黒が画質のメリハリ感をアップさせます。
7型ワイドモデル：フルフラットデザイン
AVN-D10W / AVN-R10W
フルフラット化を実現するために、「静電容量式タッチパネル」を採用。操作ボタンをタッチパネル内へ。一切の凹凸がないフルフラット化を実現し、美しい形状を追求しました。さらに、ACC-OFF時は操作ボタンがブラックアウトすることで、車内インテリアとして一体感を高めます。
7型ワイドモデル：フルフラットデザイン
AVN-D10W / AVN-R10W
フルフラット化を実現するために、「静電容量式タッチパネル」を採用。操作ボタンをタッチパネル内へ。一切の凹凸がないフルフラット化を実現し、美しい形状を追求しました。さらに、ACC-OFF時は操作ボタンがブラックアウトすることで、車内インテリアとして一体感を高めます。
7型モデル：フラットデザイン
AVN-D10 / AVN-R10
型ワイドモデルと同様に「静電容量式タッチパネル」を採用。操作部の突出を極限まで抑え、スマートなデザインに仕上げました。
7型モデル：フラットデザイン
AVN-D10 / AVN-R10
型ワイドモデルと同様に「静電容量式タッチパネル」を採用。操作部の突出を極限まで抑え、スマートなデザインに仕上げました。
映像を鮮やかに表現する
「光沢パネル」にすることで、ひときわ色鮮やかな画面に。引き締まった黒が画質のメリハリ感をアップさせます。階調とびのない、よりキレイなグラデーションを表現します。

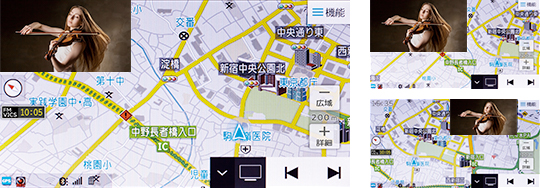

PinPの位置やサイズが変更可能
地図画面上にPinPで映像を表示。
お好みの位置やサイズで、テレビ・DVDを楽しめます。
映像や音楽を楽しめる各メディア
|
DVD/CD   DVDやCDを再生することができます。 |
SD
SDカード（8MB～2GB）、SDHCカード（4GB～32GB）に保存されているMP3やMP4を再生することができます。 ※SDカード、SDHCカードは別売です。 |
USBメモリ USBメモリに保存されているMP3やMP4を再生することができます。 |
|
iPhone  iPhoneに保存されている音楽データを再生することができます。 |
外部入力（AUX/VTR）  スマートフォンなどの再生機器と接続して映像、音楽コンテンツの表示や再生が可能です。 ※別売の拡張配線コード（KW-1217）が必要です。 |
Bluetooth®オーディオ Bluetooth®オーディオに対応しています。 |
高音質なサウンドが生み出す、イクリプスのこだわり。
いい音を届ける、洗練されたコアテクノロジー
High Accuracy Impulse Architects
Isolated Current Control Design
「スピーカー駆動電流」と「音に影響するノイズ電流」を分離するアイソレーション技術に基づき基板パターンを設計。理想的な条件で全てのスピーカーを駆動するとともに、音の過渡応答を忠実に再現。
Precise Distortion Control Design
厳密に測定されたデータにより、音楽信号が通る回路に最適な部品を選定。さらに、十分な性能が引き出されるように最適にレイアウト。
細部に宿るクオリティ、
オーディオ性能を支えるパーツ
安定した電源供給回路
電源回路にはカスタムトロイダルコイルと大容量カスタムコンデンサを採用。安定した電源供給能力を確保。さまざまな過渡応答に対応し音質ポテンシャルを最大限に引き出します。
ノイズを最小限に抑制する基板構成
音質に影響を与えるカーナビ部とオーディオ部を分離するためにカーナビ基板とオーディオ基板を独立させた構造を採用。徹底したノイズ排除を行うことで、よりクリアな音質と微細な表現力を可能にしました。
左右CHの分離設計を徹底した
プリアンプ回路
微小信号を扱うプリアンプ回路には徹底した左右分離回路の構成及びGND間の電位変動をキャンセルする構成を採用することで、CH間の影響等を排除。微細な表現から迫力のある表現まで再現します。
位相変調の少ないDAC回路
音楽信号をデジタルからアナログに変換するＤＡＣ回路部分はデジタル回路のマスタークロック性能を十分に引き出すことが重要。最適なレイアウト等により、音質に影響を与えるクロックジッタ―/位相雑音を抑制し、最適なアナログ変換を実現します。

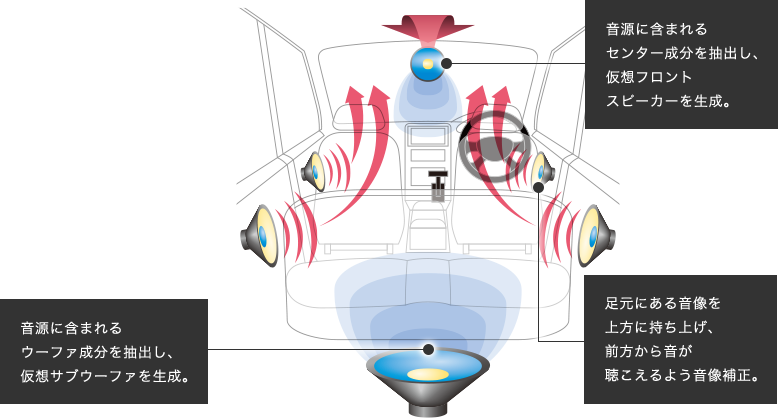

立体的なサウンドを体感する
音響心理学を活用した技術により、4chスピーカーシステムでも迫力ある立体的なサウンド効果を実現。
対象オーディオモード：TV、Bluetooth®オーディオ、DVD、CD、
SD、USB、iPhone、外部入力（AUX/VTR）
お好みのサウンドにカスタマイズ

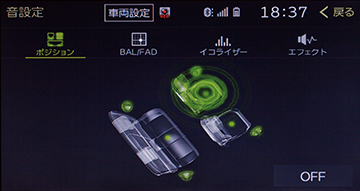

ポジションセレクター
乗車位置に合わせて、音の中心位置を変更できます。

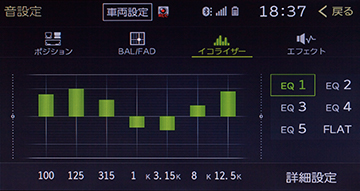

７バンド パラメトリック イコライザー
中心周波数、波形の鋭度など、細かな調整で車室内のピークやディップをピンポイント補正。

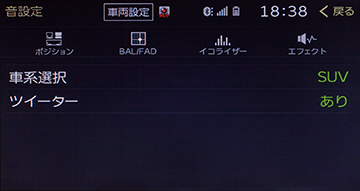

簡易タイムアライメント
軽・コンパクト・SUVなど車両タイプに合った音場に補正します。
「美しい音」をもっと
感性にまで響く、テクノロジーをもっと
本当に感動できる音を届けるために、原音に忠実であること、そして立体的な臨場感を追求しました。

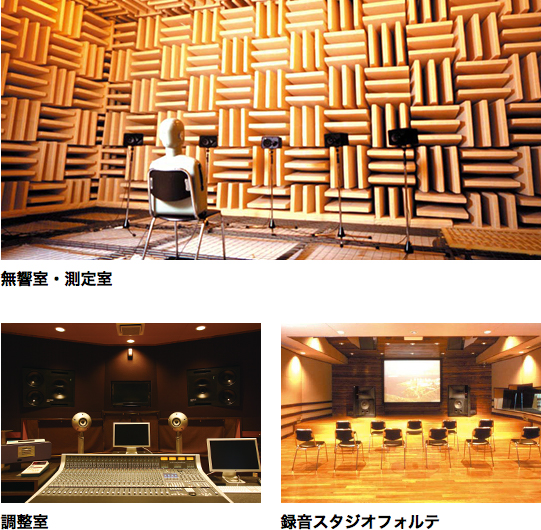

イクリプスのナビは、音の評価・解析、研究開発を行う専門施設「音響開発センター」で試聴・試作を繰り返し行い、音響パーツを比較選定。 音響空間として厳しい環境の車室内でも高音質を楽しめる、こだわりの音づくりがあります。
Movie
使いやすさを追求したカーナビ
スマホライクな操作性、高速レスポンス。
AVN Series Lineup
-
- ドライブレコーダー内蔵ナビ★
AVN-D10W / AVN-D10
メモリーナビゲーション内蔵
SD／DVD／Bluetooth／Wi-Fi／地上デジタルTV
7型WVGA AVシステム
オープン価格
-
- ベーシックナビ★
AVN-R10W / AVN-R10
メモリーナビゲーション内蔵
SD／DVD／Bluetooth／Wi-Fi／地上デジタルTV
7型WVGA AVシステム
オープン価格
-
- エントリーナビ
AVN-LS02W / AVN-LS02
メモリーナビゲーション内蔵
DVD／Bluetooth／地上デジタルTV
7型WVGA AVシステム
オープン価格
※ECLIPSE、AVN、録ナビは株式会社デンソーテンの登録商標です。
※★印の製品は、数に限りがありますので販売店にご確認の上お選びください。
※掲載の画像はすべて合成イメージです。
