CRAMAS 製品紹介一覧CRAMASの製品をご紹介！
CRAMAS-XMOTPMSMボード
CRAMAS-XのPMSMボードです。

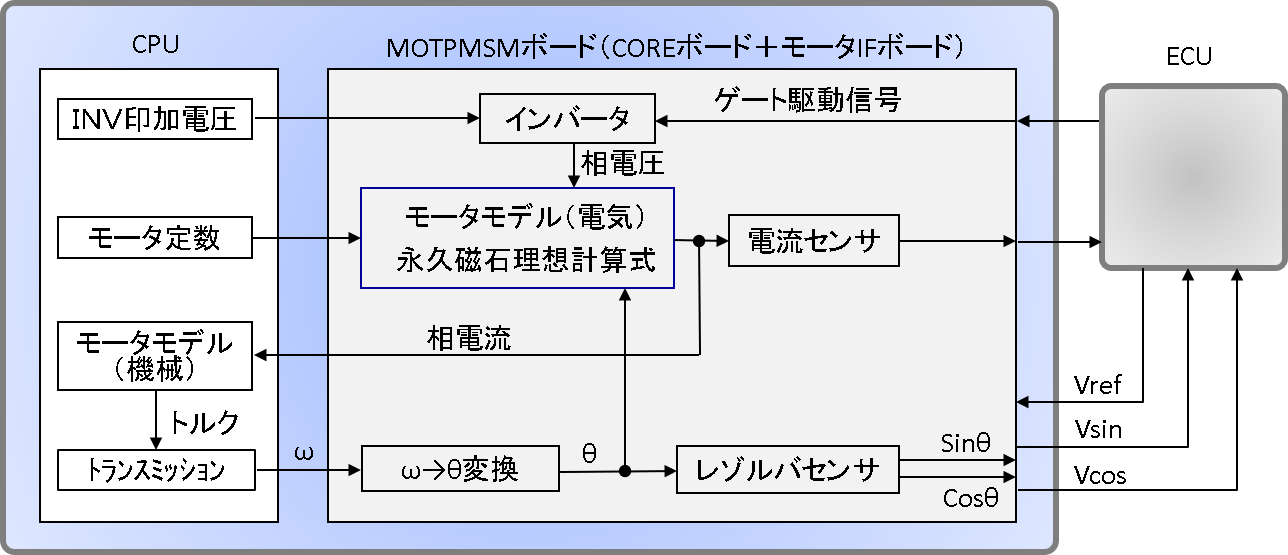

モータ（電気部）の挙動を模擬するための電気信号出力および計測機能を有しています。
| 搭載モデル | 永久磁石同期モータの理想計算式モデル＋インバータモデル |
|---|---|
| 極対数 | 1～15本（電気各＝極対数×機械角） |
| レゾルバ倍角 | 1～15倍（レゾルバ角＝レゾルバ倍角×機械角） |
| 入力信号 | ゲート駆動信号（3本または6本）、ref信号 |
| 出力信号 | Iuh, Iul, Ivh, Ivl, Iwh, Iwl, Idc, Vu, Vv, Vw, Iu, Iv, Iw, Sin波, Cos波 |
| 出力信号演算基準 | 機械角（0～360°／0.01°）または、モータ回転数（±30,000rpm／1rpm） |
| この機能は専用のモータIFボード（下記）1枚あたり2つまで実装できます。 | |
| 専用のモータIFボードにはこの機能の他はMOTJMAGまたはMOTUFPGAが実装できます。 |
モータIFボード
モータIFボードのフロントビュー
