CRAMAS 製品紹介一覧CRAMASの製品をご紹介！
CRAMAS-XMOTJMAGボード
CRAMAS-XのJMAGモータボードです。
モータ（電気部）の挙動を模擬するための電気信号出力および計測機能を有し、
かつJMAG-RTモデルを実装しています。
| 搭載モデル | JSOL社のJMAG-RT同等モデル（パラメータファイル(RTTファイル)は読み込み可能） |
|---|---|
| 極対数 | 1～15本（電気各＝極対数×機械角） |
| レゾルバ倍角 | 1～15倍（レゾルバ角＝レゾルバ倍角×機械角） |
| 入力信号 | ゲート駆動信号（3本または6本）、ref信号 |
| 出力信号 | Iuh, Iul, Ivh, Ivl, Iwh, Iwl, Idc, Vu, Vv, Vw, Iu, Iv, Iw, Sin波, Cos波 |
| 出力信号演算基準 | 機械角（0～360°／0.01°）または、モータ回転数（±30,000rpm／1rpm） |
| この機能は専用のモータIFボード（下記）1枚あたり2つまで実装できます。 | |
| 専用のモータIFボードにはこの機能の他はMOTPMSM、MOTUFPGAが実装できます。 |
※JMAG®：JSOL社が開発した電気機器設計、開発のためのシミュレーションソフトウェア
※RTTファイルがお手元にない場合、JMAGモータモデルライブラリからRTTファイルをダウンロードすることも可能です。
http://www.jmag-international.com/jp/solutions/modellibrary.html

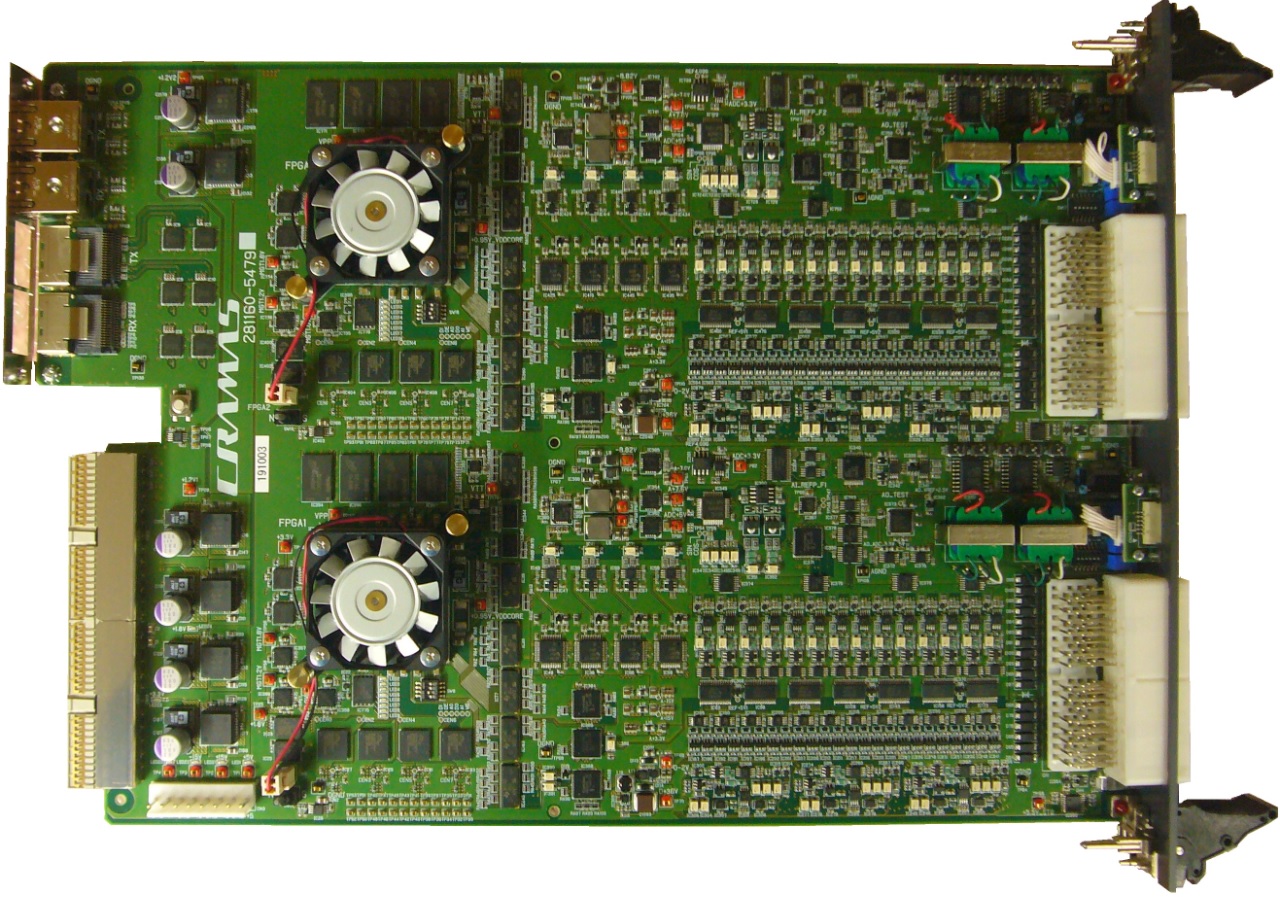

モータIFボード

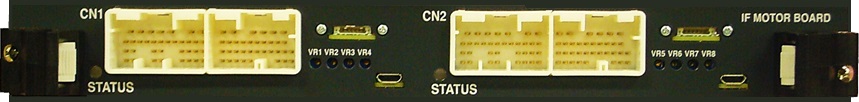

モータIFボードのフロントビュー
