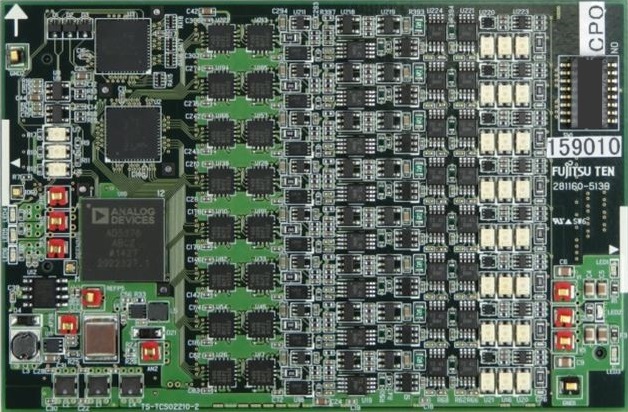

CRAMAS-XCPOモジュール
CRAMAS-Xのクランクパルス出力モジュールです。
| チャンネル数 | 16ch |
|---|---|
| 出力回路設定 | V1Source出力, VL～VHSource出力, V3Source出力, ±15VSource出力, Sink出力 |
| 出力方式 | シングルエンド |
| 出力電圧範囲 | V1Source出力時： 0～35V |
| VL～VHSource出力時： VL=-2～1V, VH=4～5.5V(0.1Vステップ) | |
| V3Source出力時： 0～35V | |
| ±15VSource出力時： ±14V | |
| Sink出力時： 0～36V | |
| 出力電流範囲 | ±10mA |
| 出力応答時間 | 1μs以下 0～5V方形波 抵抗負荷時(立上り10-90%、立下り90-10%) |
| 出力抵抗 | 7.7Ω at DC (typ) |
| このモジュールはINJ, IGT, CPI, FO, CAOの各モジュールと共にENGボードとして使用します。 |
