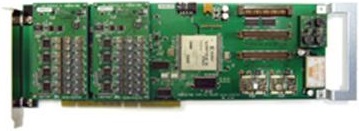

CRAMASマルチディーゼルボード
【在庫なし、販売終了】
CRAMAS用の高機能なディーゼルエンジンボードです。
16気筒エンジンまで対応しています。
- クランク角度の算出
- エンジン回転数（rpm）を入力することで、0～719.9℃A（LSB 0.1℃A）を自動算出
- クランク角同期パルス信号出力
- チャンネル数： 8ch
- 回転数：-30000～+30000rpm （LSB：0.1rpm）
- 出力電圧：①±13.2V/②0-12V/③0-5V （GUIより4ch毎に選択可能）
- 出力電流：±10mAmax
- 出力波形：Duty、欠け歯の設定はユーザで任意に設定可能
- 汎用パルス信号出力
- チャンネル数：4ch
- 出力周波数：0～32000Hz （LSB：0.5Hz）
- 出力電圧：①±15V/②0-12V/③0-5V （GUIより一括で選択可能）、出力電流：±10mAmax
- 出力波形：Duty可変 （IOラベルより入力可能） （LSB：1%）
- 汎用パルス信号計測
- チャンネル数：8ch
- 入力電圧：18V （最大）
- 入力負荷：①Pulldown/②12V-Pullup/③5V-Pullup （GUIより一括で選択可能）
- スレッショルドレベル設定可能 （GUIより一括で選択可能）
- 汎用パルス信号時間率計側
- 1サンプリング周期間におけるパルス信号のアクティブ率[%]
- チャンネル数： 4ch
- 入力電圧： 18V （最大）
- 入力負荷： ①Pulldown/②12V-Pullup/③5V-Pullup （GUIより2ch毎に選択可能）
- スレッショルドレベル設定可能 （GUIより2ch毎に選択可能）
- 噴射計側
- チャンネル数： 16ch （16気筒分）
- 入力電圧： 18V （最大）
- 入力負荷： ①Pulldown/②12V-Pullup/③5V-Pullup （GUIより8ch毎に選択可能）
- スレッショルドレベル設定可能 （GUIより8ch毎に選択可能）
- 1サンプリング内の噴射計測回数：最大5回
- クランク角同期アナログ信号出力
- チャンネル数： 8ch
- 出力電圧： -13.2～+13.2V 、LSB：0.001V
※マルチエンジン（マルチディーゼル） I/Fボード併用
