【「AV5101」】システム構成】
<モニタ部>

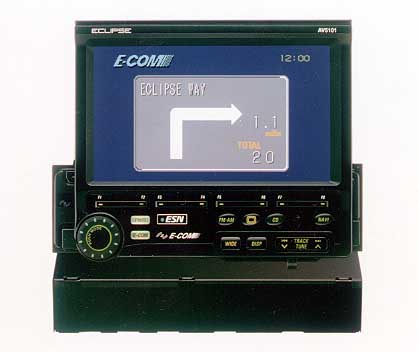

1DINインダッシュタイプ5.8型ワイドモニター内蔵センターコントロールユニット
<ハイダウェイ部>
ラジオチューナ内蔵AVセレクタユニット(AV入力2系統、AV出力2系統装備)
【主な特長】
■3種の映像を3箇所のモニターで自由に切り替えて楽しめるマトリクスAVセレクタ
外部AV入力2系統と外部AV出力2系統を使用して、カーナビゲーションの画面も含め最大3種の映像を、前席に取り付けた「AV5101」の5.8型ワイドモニターと、後部座席に取り付けたモニター(別売)の最大3箇所のモニターで、自由に切り換えて楽しめます。
(注)後部座席のモニターに出力される映像には制限があります。
■ボイスコントロールシステム「ECLIPSE COMMANDER(イクリプス・コマンダー)」(通称:E-COM(イーコム))のカーナビゲーションの情報を5.8型ワイドモニターに表示
E-COMは、カーナビゲーション、携帯電話、オーディオそしてルームランプON/OFF等の電装部品操作を音声でコントロールするシステムです。
E-COMを接続すれば、曲がる方向や曲がる場所までの距離、目的地までの距離、道路名等のカーナビゲーション情報を「AV5101」の5.8型ワイドモニターに表示できます。
従来は、これらの情報を1DINサイズのCD一体機上に表示していたので、より大きな画面で視認性の向上が図れます。
■オーディオ入力1系統装備
MP3等の汎用ポータブルオーディオ機器を接続することが可能です。
【主な使用例】
AV入力(イ)にポータブルのDVDプレーヤ、AV入力(ロ)にゲームプレーヤ、そして「E-COM」を接続した場合、前席モニターでは(1)カーナビやラジオなどの表示(2)DVDビデオ(3)ゲームから、後席モニターではそれぞれ(1)DVDビデオ(2)ゲームから自由に映像を選択し、楽しむことができます。(下記組合わせは一例です)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
【ご参考】
システム図
